取扱・施工要領

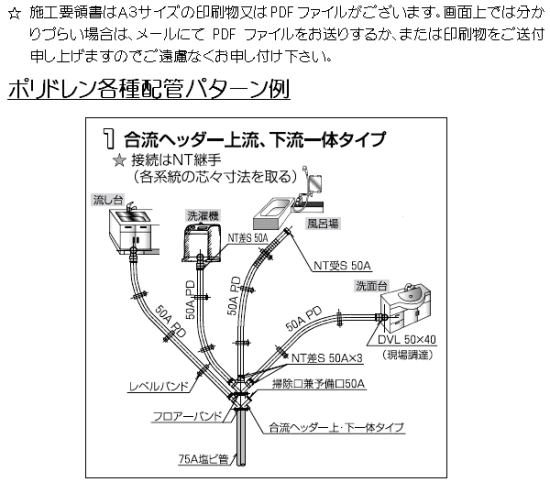

合流ヘッダー上流、下流一体タイプ

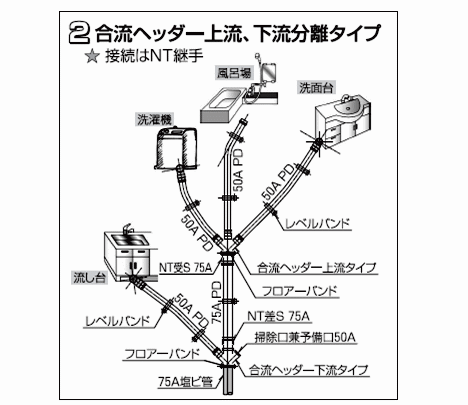

合流ヘッダー上流、下流分離タイプ

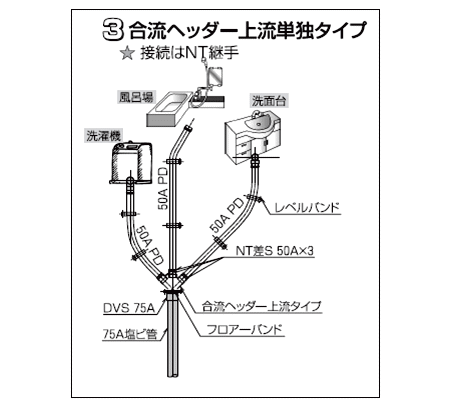

合流ヘッダー上流単独タイプ

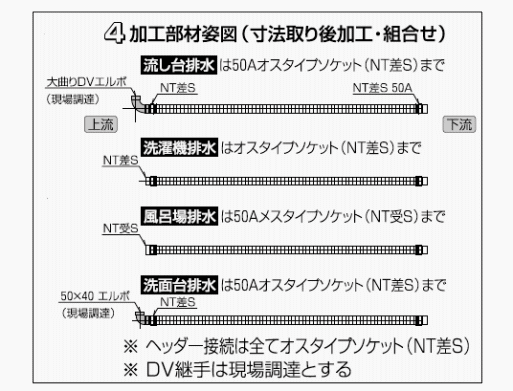

加工部材姿図

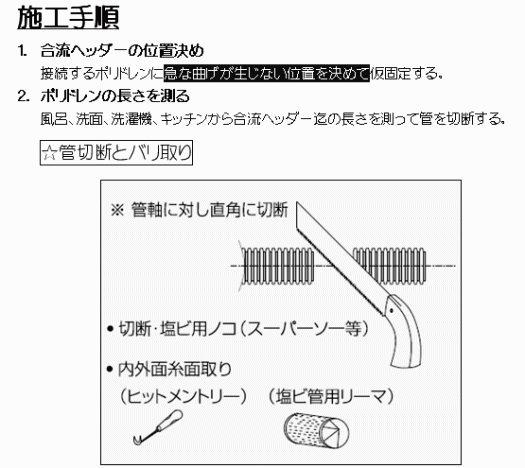

施工手順

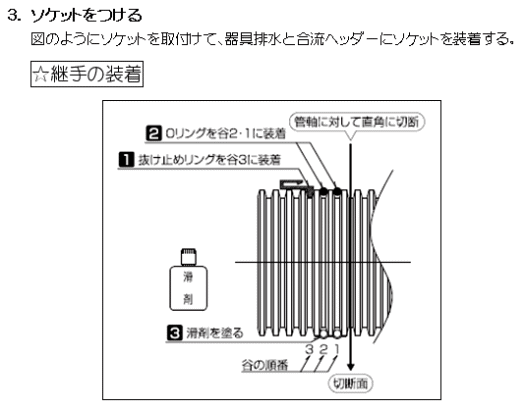

3.ソケットをつける

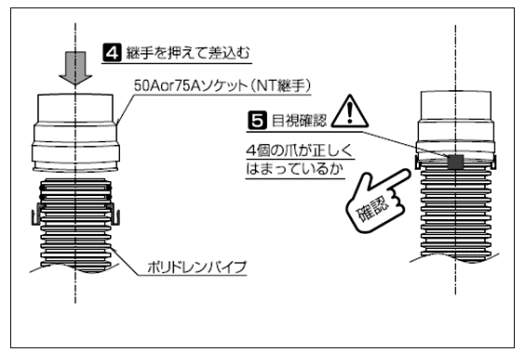

4.継手を押えて差し込む
4.排水・勾配をレベルバンドで固定する。
5.合流ヘッダーはフロアーバンドで勾配を決めて固定する。
6.ポリドレンと合流ヘッダー、下流のΦ75パイプまでの勾配を確定して施工完了。

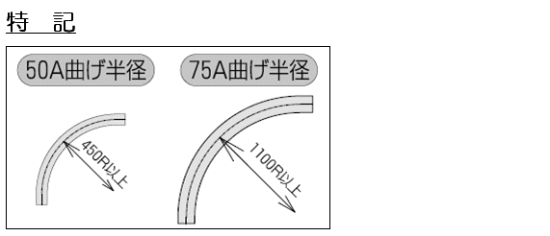

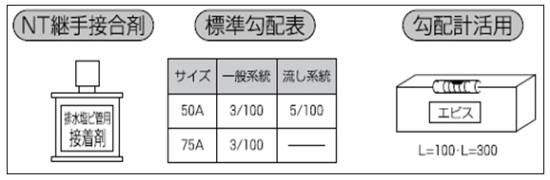

特記
特記2
特記3

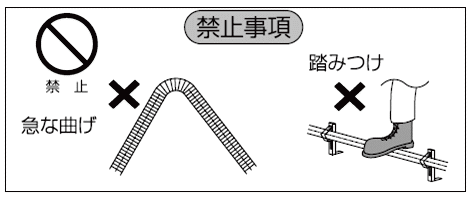

禁止事項

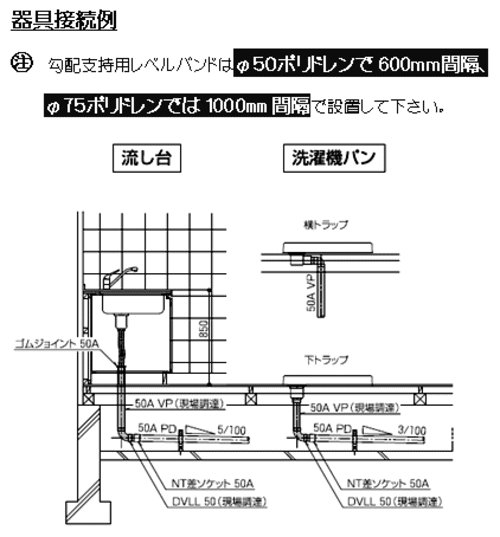

器具接続例

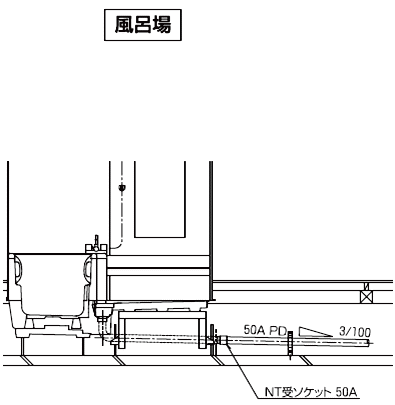

器具接続例2

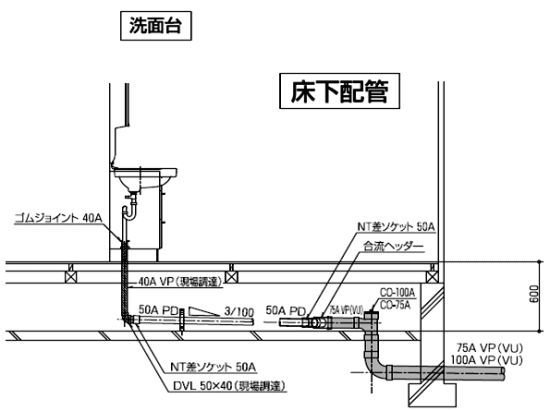

器具接続例3
※現場寸法調整用には受ソケットを活用することをおすすめします。

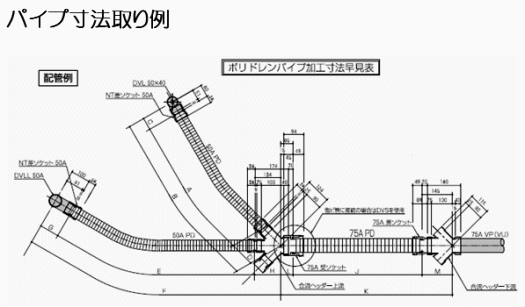

パイプ寸取り例

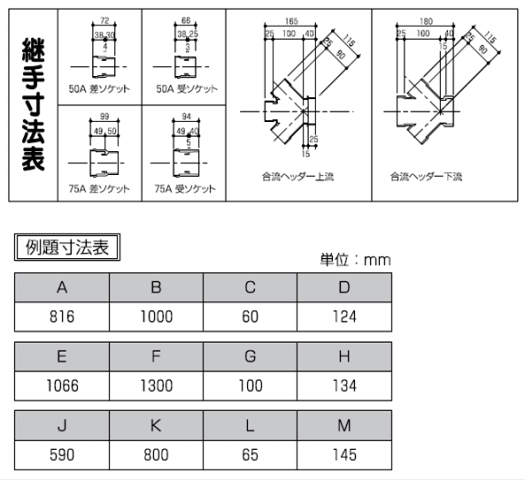

継手寸法表
